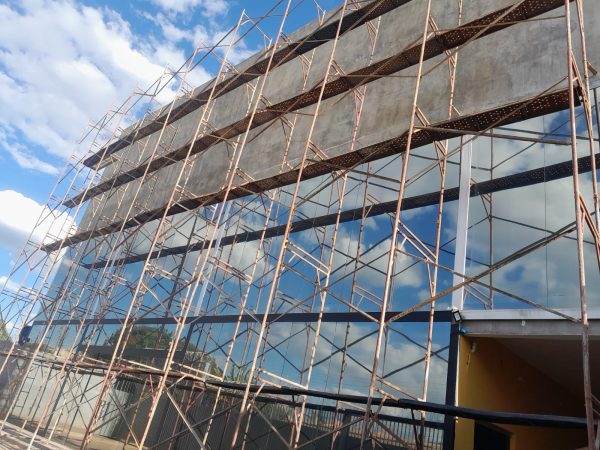

O Andaime Fachadeiro é projetado para permitir a circulação dos operários em diversos níveis com livre acesso a área de trabalho.
São plataformas de trabalho necessárias para a execução de serviços em fachadas e lugares elevados. É obrigatória a utilização de andaimes nas obras em que tenham mais de 4 m do solo. É versátil e permite ampla atuação do trabalhador, em função das medidas de sua plataforma.

Nós temos todos os acessórios, sapatas, pisos e outros.
Nós te ajudamos com o cálculo da quantidade de peças, peça um orçamento agora.

Fases da Obra: Equipamento utilizado na fase de alvenaria e acabamento.

Aplicação: É aplicado para vencer trabalho em altura e sua utilização é obrigatória em construções ou reformas acima de 4 metros do solo.

Descrição: Andaimes são estruturas tubulares montadas com o objetivo de permitir a circulação dos operários em diversos níveis com livre acesso  a área de trabalho. Essas estruturas são utilizadas para a execução de serviços em fachadas e lugares elevados. É versátil e permite ampla atuação do trabalhador, em função das medidas de sua plataforma.

Componentes e Peças:

-Elemento Vertical Simples

-Guarda-Corpo Lateral

-Sapata e Rodizio

-Elemento Horizontal – Estrado

-Piso Metálico

-Barra de ligação

-Trava do sistema

-Diagonal X

-Guarda-Corpo Frontal

-Acessórios opcionais; Suporte para moitão, Suporte para rodapé.

Informações Técnicas

Cada poste dos andaimes da Maqcenter suportam um carga de 1.850 kg. Por considerações de segurança o valor de referência deve ser adotado como 1.100 kg.

Peso aproximado de cada peça:

• Cada EVS = 20 kg;
• Cada Estrado = 20 kg;
• Cada Diagonal X = 7kg;
• Cada Barra de Ligação = 3,5 kg;
• Cada folha de compensado (1,2 x 1,6 m ) = 22 kg.

Um conjunto de andaime fachadeiro é composto de 2 EVS, 1 Estrado , 1 DX, 1Bl e 1 Folha de compensado. Este conjunto pesa aproximadamente 92,5 kg, que dividido por 4 postes representa 23,12 kg/poste. Aproximadamente 24 kg.

Para calcular o Nº de peças a serem locados:

Utilização: São utilizados em serviços de construção, reforma, demolição, pintura, limpeza e manutenção.

Dicas de Utilização – Uso Correto

• A estrutura dos andaimes deve ser contraventada (com barras de ligação e barras em X) e ancorada ou estaiada, tendo como separação até a parede um estroncamento e devendo ser cravado nas lajes com chumbadores “parabolts” com diâmetro mínimo de 3/8, e comprimento suficiente de penetração correspondente a ¾ do comprimento do chumbador, obtendo-se ausência total de oscilações. A sequência destas amarrações para os andaimes de fachada devem ser de no mínimo 32 m², sendo 8 m de comprimento e 4 m de altura. Os montantes devem estar perfeitamente aprumados;
• A madeira do piso do andaime deve estar seca e sem nós e este piso deve ter forração antiderrapante;
• É obrigatória a utilização, sobre todas as faces externas do andaime, guarda-copos colocados 1,2 m acima do estrado. Os rodapés devem ter no mínimo 30 cm.

Erros Frequentes

• O trabalho em andaimes sobre cavaletes com altura superior a 2 m e largura inferior a 0,90 m é proibido;
• Não se deve utilizar escadas sobre o piso do andaime para atingir lugares mais altos;
• É proibido trabalhar em andaimes a periferia de edificação sem que haja proteção adequada.

Esquemático de Montagem

• Deve-se apoiar os dois primeiros painéis sobre as respectivas bases (fixas ou ajustáveis) e colocá-los paralelamente na posição vertical. Conectá-los por meio da Diagonal em X, que dever ser encaixada nos pinos de travamento.

• A DX deve ser utilizada no lado externo do andaime fachadeiro, ficando a Barra de ligação, também conectada nos pinos de travamento, no lado interno do mesmo, ou seja, do lado da fachada.

• Continuar a montagem no sentido da fachada da edificação, repetindo a mesma operação. O painel com escada (EVE) deve ser posicionado na extremidade do conjunto, conforme a ilustração a baixo.

• Á medida em que os painéis vão sendo montados, posicionar os estrados encaixando-os nos painéis verticais.

• Atingida a altura de trabalho e com o andaime bem fixado, montar sobre a plataforma de trabalho horizontal o piso e rodapés do andaime fachadeiro.
